АВЛ-деревья

Сбалансированные и несбалансированные деревья поиска

Критерий идеальной сбалансированности дерева. Дерево называется идеально сбалансированным, если все его уровни, за исключением, может быть, последнего, полностью заполнены. (В бинарном дереве полностью заполненный уровень n содержит 2n узлов).

Если дерево поиска близко к сбалансированному, то даже в худшем случае за время порядка O(log2n) в нем можно:

1. Найти вершину с заданным значением или выяснить, что такой вершины нет.
2. Включить новую вершину.
3. Исключить вершину.

Среднее время выполнения этих операций будет также близким к O(log2n), так как в идеально сбалансированном дереве при полностью заполненных уровнях на последнем уровне находится больше половины узлов дерева. Например, последовательность значений 4, 6, 2, 1, 5, 3, 7 дает следующее идеально сбалансированное дерево:

В этом дереве 7 узлов, на последнем уровне находится 4 узла. Если доступ к одному узлу требует 1 единицу времени, то до узла <4> можно добраться за 1 единицу времени, до <2> и <6> - за 2, до <1>, <3>, <5>, <7> - за 3. То есть в худшем случае требуется 3 единицы времени, в среднем: (1+2*2+3*4)/7 = 2.4 единицы времени.

Однако значения в последовательности могут идти и в другом порядке, что может привести к построению несбалансированного дерева. В худшем случае можно получить вырожденное дерево, подобное линейному списку. Например, последовательность значений 1, 7, 2, 6, 3, 5, 4 дает следующее вырожденное дерево:

Работа с таким вырожденным деревом потребует в худшем случае 7 единиц времени (доступ к <4>), а в среднем: (1+2+3+4+5+6+7)/7 = 4 единицы времени. То есть для вырожденного дерева затраты на доступ к узлам в худшем случае имеют порядок O(n), в среднем - O(n/2).

Разница во времени доступа будет гораздо заметнее при большем числе узлов. Например, в идеально сбалансированном дереве из 1023 узлов время доступа в худшем случае будет равно 10 единицам времени, в среднем:
единицам времени.

А в вырожденном дереве из 1023 узлов потребуется в худшем случае 1023 единицы времени, в среднем - 512 единиц времени.
Поэтому при работе с деревьями поиска больших размеров крайне желательно, чтобы они были близки к сбалансированным.
Приведение уже существующего дерева к идеально сбалансированному - процесс сложный. Проще балансировать дерево в процессе его роста (после включения каждого узла). Однако требование идеальной сбалансированности делает и этот процесс достаточно сложным, способным затрагивать все узлы дерева.

АВЛ-деревья

В 1962 году советские математики Адельсон-Вельский Г.М. и Ландис Е.А. предложили метод балансировки, требующий после включения или исключения узла лишь локальные изменения вдоль пути от корня к данному узлу, то есть времени не более O(log2n). При этом деревьям разрешается отклоняться от идеальной сбалансированности, но в небольшой степени, чтобы среднее время доступа к узлам было лишь немногим больше, чем в идеально сбалансированном дереве. Такие деревья называются АВЛ-деревьями.

Критерий сбалансированности АВЛ-дерева. Дерево называется сбалансированным тогда и только тогда, когда для каждого его узла высоты его левого и правого поддеревьев отличаются не более чем на единицу.

Примеры АВЛ-сбалансированных деревьев:

Уровень 0 Уровень 1 Уровень 2 Уровень 3

Примеры деревьев, не являющихся АВЛ-сбалансированными:

Уровень 0 Уровень 1 Уровень 2 Уровень 3

Для каждого узла дерева можно определить показатель сбалансированности как разность между высотой правого и левого поддерева данного узла. Пусть h_R - высота правого поддерева, - высота левого. Тогда показатель сбалансированности есть h_R - h_L.

Если дерево АВЛ-сбалансировано, то для каждого узла выполняется: |h_R - h_L| <= 1. Если хотя бы для одного узла дерева это не так, то дерево не является АВЛ-сбалансированным. Приведем примеры АВЛ-сбалансированного и АВЛ-несбалансированного дерева (у каждого узла указан показатель сбалансированности):

Включение в АВЛ-дерево

После включения нового узла в АВЛ-дерево оно должно оставаться сбалансированным. Рассмотрим, в каких случаях потребуется балансировка дерева после включения узла. Во всех случаях будем указывать показатель сбалансированности корневого узла

До включения (дерево АВЛ-сбалансировано)	После включения
	В левое поддерево	В правое поддерево
hR = hL hR-hL= 0	или hR < hL hR-hL= -1 критерий сбалансированности не нарушен	или hR > hL hR-hL= 1 критерий сбалансированности не нарушен
hR < hL hR-hL= -1	hR < hL hR-hL= -2 критерий сбалансированности нарушен, нужна балансировка	hR = hL hR-hL= 0 критерий сбалансированностине нарушен
hR > hL hR-hL= 1	hR = hL hR-hL= 0 критерий сбалансированностине нарушен	hR > hL hR-hL= 2 критерий сбалансированности нарушен, нужна балансировка

Таким образом, есть 4 варианта нарушения балансировки:

Балансировка выполняется с помощью действий, называемых поворотами узлов. Рассмотрим алгоритмы поворотов, используя указатели p, p1, p2 и считая, что p указывает на узел с нарушенной балансировкой.

Одинарный LL-поворот. Выполняется, когда <перевес> идет по пути L-L от узла с нарушенной балансировкой.

->

p1 := p^.llink;
p^.llink := p1^.rlink;
p1^.rlink := p;
p := p1;

Одинарный RR-поворот. Выполняется, когда <перевес> идет по пути R-R от узла с нарушенной балансировкой.

->

p1 := p^.rlink;
   p^.rlink := p1^.llink;
   p1^.llink := p;
   p := p1;

Двойной LR-поворот. Выполняется, когда <перевес> идет по пути L-R от узла с нарушенной балансировкой.

->

->

p1 := p^.llink;
p2 := p1^.rlink;
p1^.rlink := p2^.llink;
p2^.llink := p1;
p^.llink := p2^.rlink;
p2^.rlink := p;
p := p2;

Двойной RL-поворот. Выполняется, когда <перевес> идет по пути R-L от узла с нарушенной балансировкой.

->

->

p1 := p^.rlink;
p2 := p1^.llink;
p1^.llink := p2^.rlink;
p2^.rlink := p1;
p^.rlink := p2^.llink;
p2^.llink := p;
p := p2;

При включении узлов повороты выполняются для ближайшего узла к включенному с нарушенной балансировкой. То есть если после включения узла в дереве образуется несколько узлов с нарушенной балансировкой, поворот выполняется для того, который находится ниже (то есть ближе к включенному). После балансировки этого узла восстанавливается баланс и выше расположенных узлов.

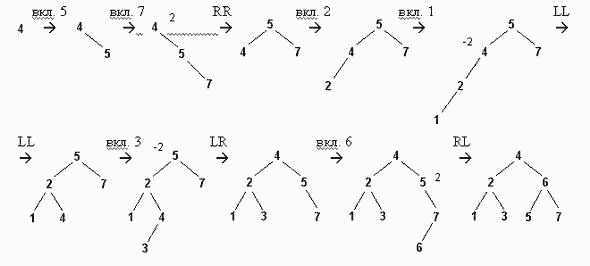

В качестве примера рассмотрим диаграмму роста АВЛ-дерева поиска, получающегося из последовательности значений 4, 5, 7, 2, 1, 3, 6 (будем указывать тип применяемых поворотов и показатель сбалансированности у узлов с нарушенным балансом):

Ясно, что включение узла в АВЛ-дерево в среднем требует больше времени, чем включение в обычное дерево, так как может возникать необходимость проведения балансировки. Поэтому АВЛ-деревья целесообразно использовать в тех случаях, когда поиск узлов в дереве происходит гораздо чаще, чем включение и исключение улов.

Процедура включения в АВЛ-дерево.

Для облегчения балансировки при включении узлов будем хранить показатель балансировки в каждом узле:

type ptr = ^node;
	node = record
	info : integer;
	bal : integer;
	llink, rlink : ptr;
end;

Тогда процедура включения в АВЛ-дерево может быть такой.

Пример использования процедуры:

root := nil;
   while : do
   begin
   read(x);
   h := false;
   InsertAVL(x, root, h);
end;

Исключение из АВЛ-дерева

Исключение узла из АВЛ-дерева производится так же, как и из обычного дерева поиска, но после этого может возникнуть необходимость проведения балансировки. При этом если включение в АВЛ-дерева может потребовать не более одного поворота, то исключение может вызвать несколько поворотов на пути от удаляемого узла до корня дерева.

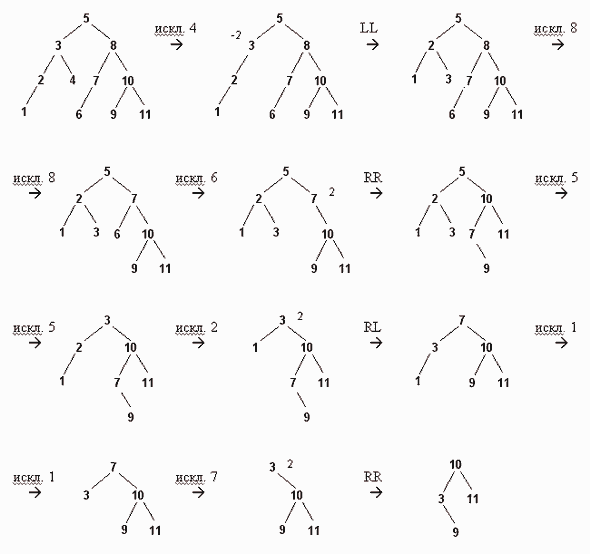

В качестве примера рассмотрим последовательное исключение узлов 4, 8, 6, 5, 2, 1, 7 из следующего дерева:

Процедура исключения из АВЛ-дерева.

Процедура исключения из АВЛ-дерева использует две вспомогательные процедуры: balanceL (балансировка после удаления из левого поддерева) и balanceR (балансировка после удаления из правого поддерева).

Видно, что исключение из АВЛ-дерева еще сложнее, чем включение. Это еще раз подтверждает то, что АВЛ-деревья целесообразно использовать в тех случаях, когда поиск узлов в дереве происходит гораздо чаще, чем включение и исключение улов.

Литература

1. Вирт Н. Алгоритмы и структуры данных: Пер. с англ. - М.: Мир, 1989.
2. Кнут Д. Искусство программирования для ЭВМ: Т.1: Основные алгоритмы: Пер. с англ. - М.: Мир, 1976.
